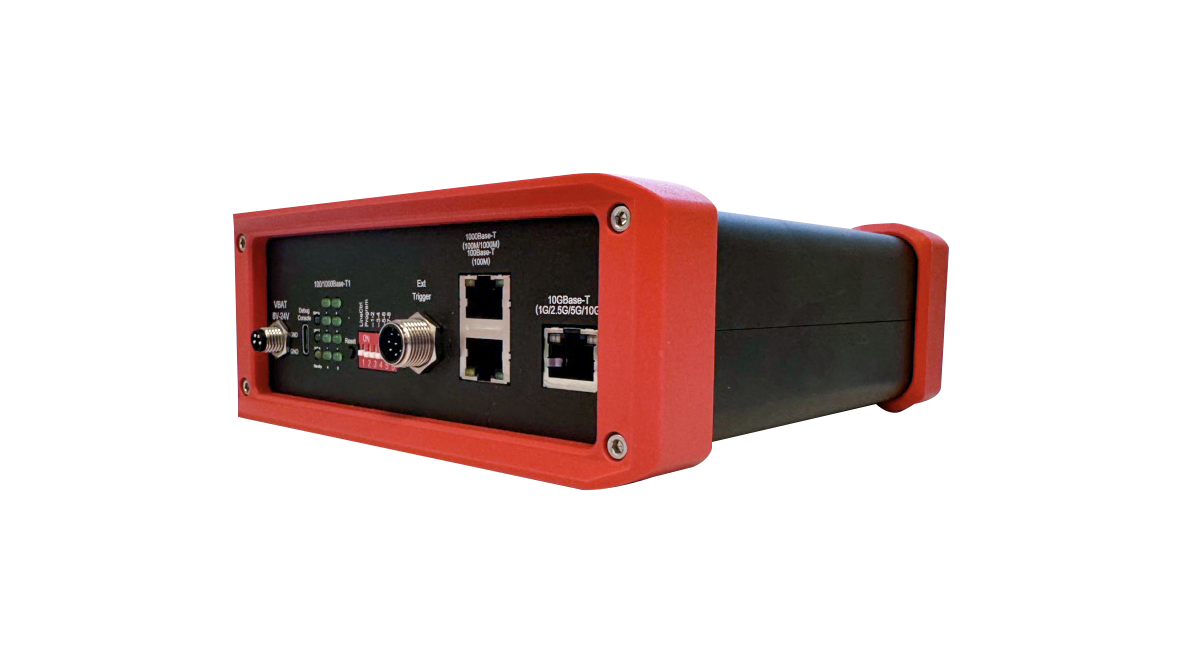

ZD-AES1000

Der ZD-AES1000 ist ein erweiterter Ethernet-Switch, der die Erweiterung von 8 * 100/1000Base-T1 ports unterstützt. Er ist ein Entwicklungswerkzeug für das Testen und Analysieren von Automotive Ethernet mit breiten Anwendungsszenarien. Es ermöglicht Benutzern, mehrere Geräte in Fahrzeugnetzwerken physisch zu trennen und sequentiell zu durchlaufen, um virtuelle Punkt-zu-Punkt-Verbindungen zu erstellen. Dies löst das Problem inkompatibler physikalischer Schnittstellen zwischen verschiedenen Geräten im Automotive Ethernet, ermöglicht eine Hochgeschwindigkeits-Datenübertragung und unterstützt die gPTP-Zeitsynchronisation. Der ZD-AES1000 kann für das Debugging von Automotive-Ethernet-Chips, als physikalischer Simulationsknoten mit Fahrzeugnetzwerkkanälen in Verbindung mit Simulationstestsoftware und für das Debugging von Automotive-Ethernet-Sensoren verwendet werden.
Technical Document Get In Touch With Us

Vorteile

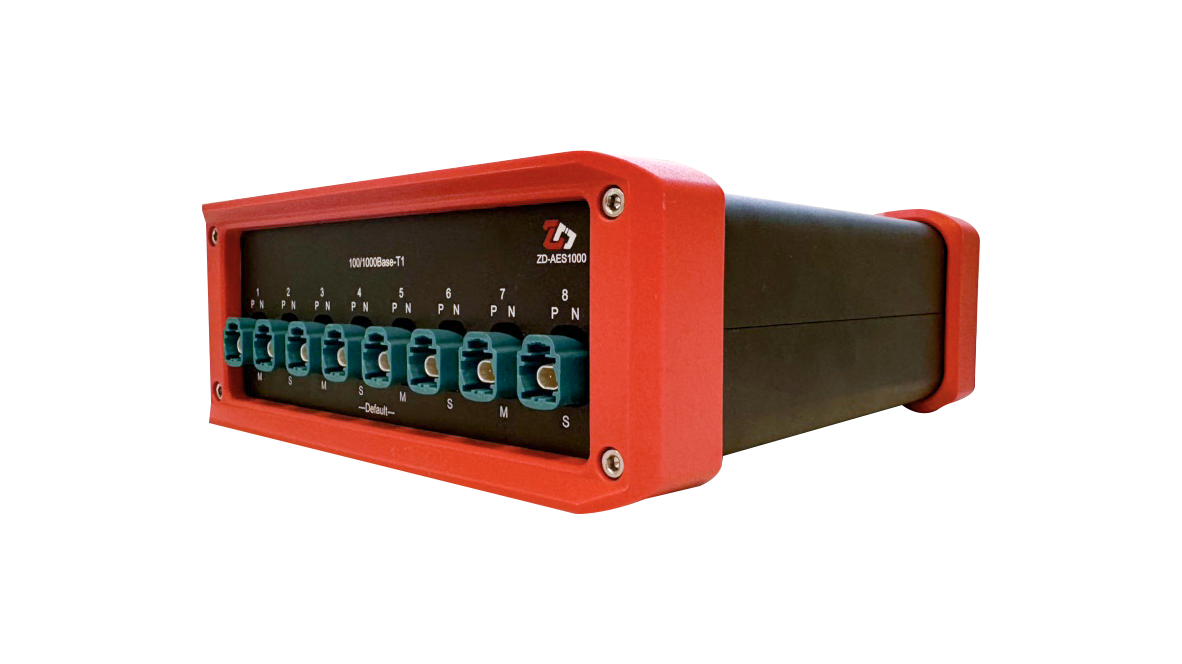

Kompatibel mit verschiedenen Automotive-Ethernet-Steckverbindern (H-MTD und MATEnet)

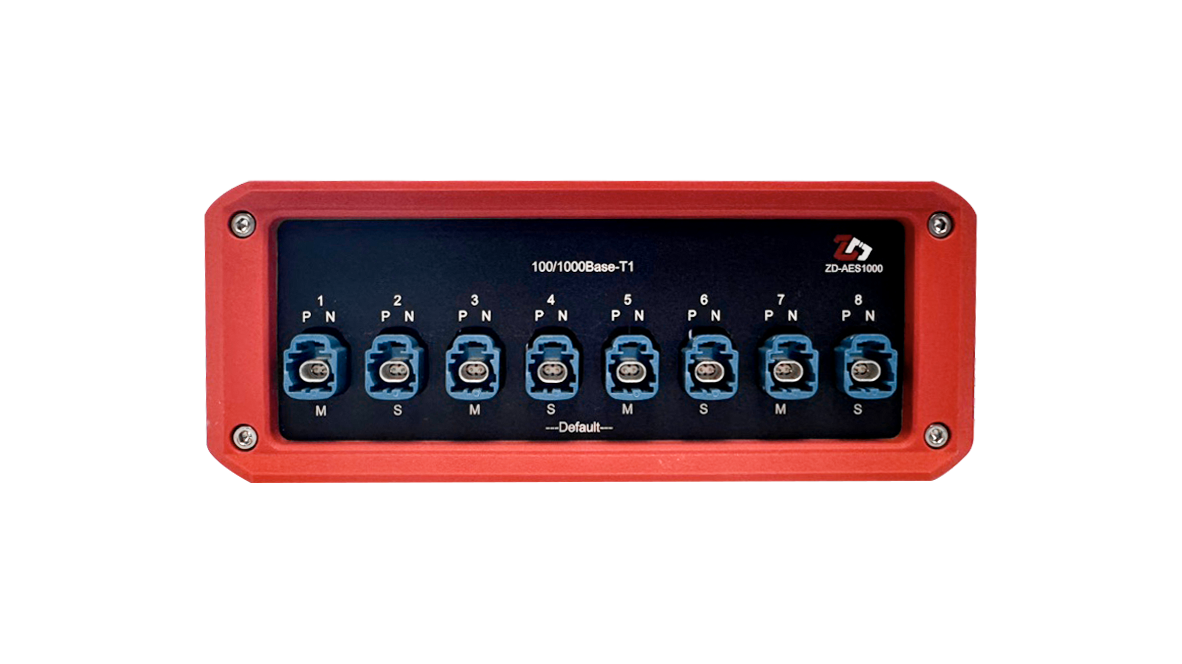

8 Ports für 100/1000Base-T1
Gerätekonfiguration über Desktop-Software

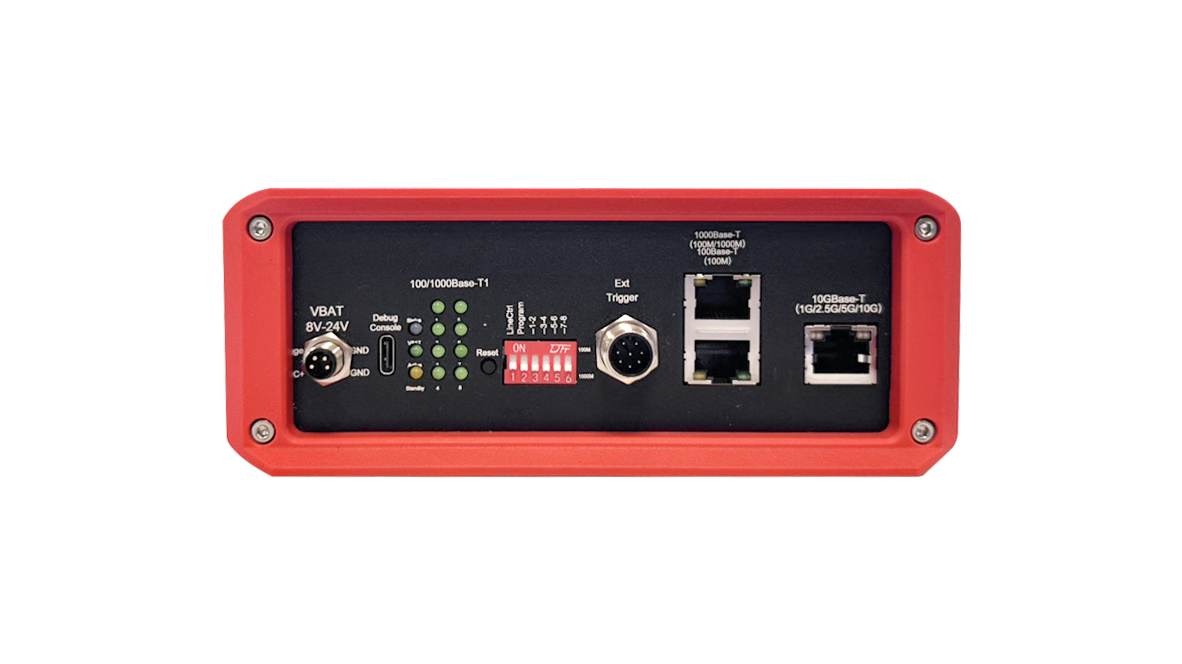

Drei Steuerungsmodi: DIP-Schalter, Drahtsteuerung, serielle USB-Programmierung
VBAT-Stromversorgung, geeignet für Fahrzeugtests
Ausgestattet mit 1*1GBase-T und 1*10GBase-T Hochgeschwindigkeits-Ethernet-Ports für schnelle Datenübertragung

Anwendungsgebiete

Abhören von 100/1000Base-T1 Kommunikation im Fahrzeug mit einem Computer
Verwendung eines Computers mit Simulationstestsoftware zur Simulation von Automotive Ethernet Bussignalen

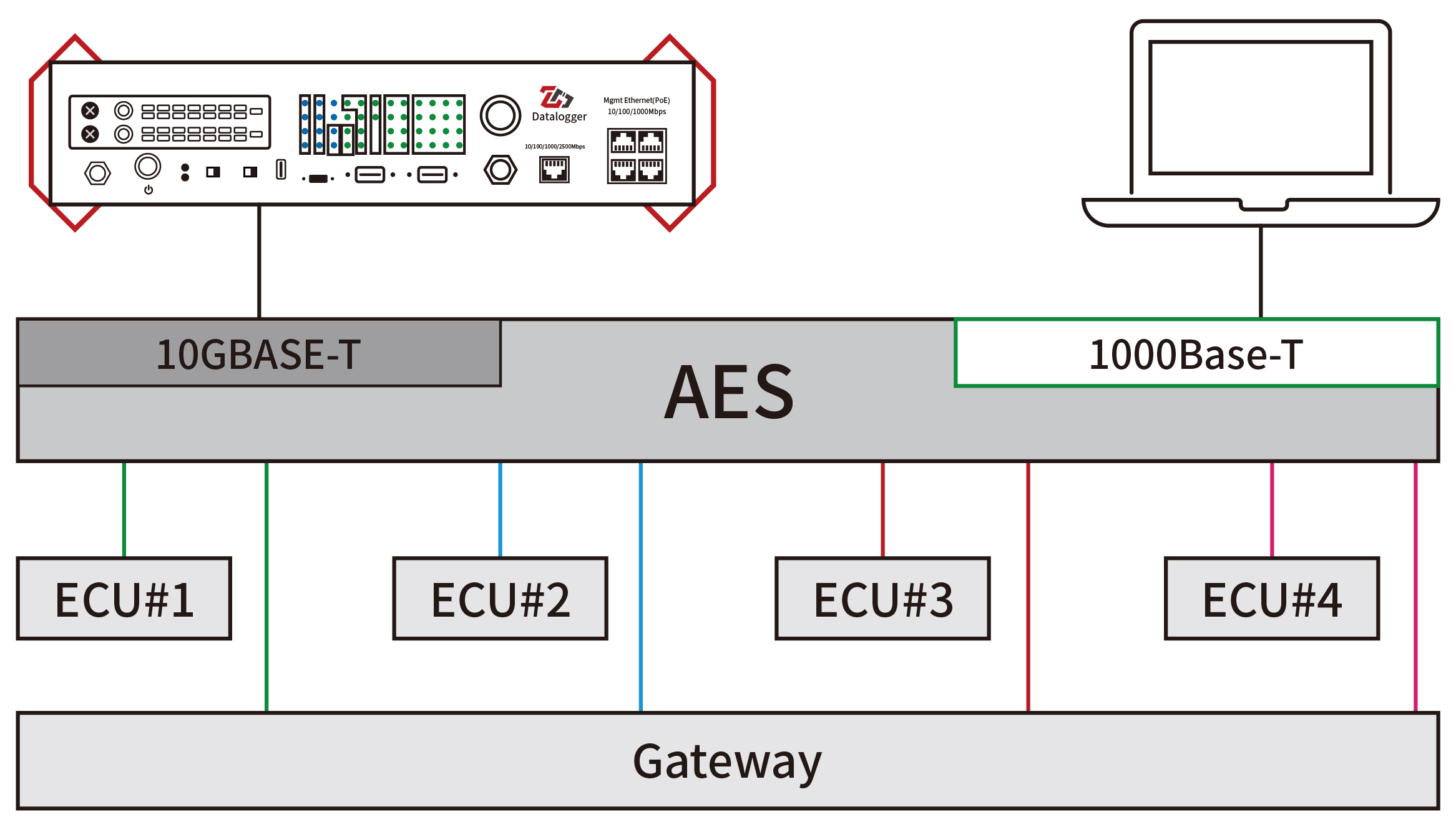

Bypass-Aufzeichnung von 4 Automotive-Ethernet-Kommunikationen mit einem Datenlogger.

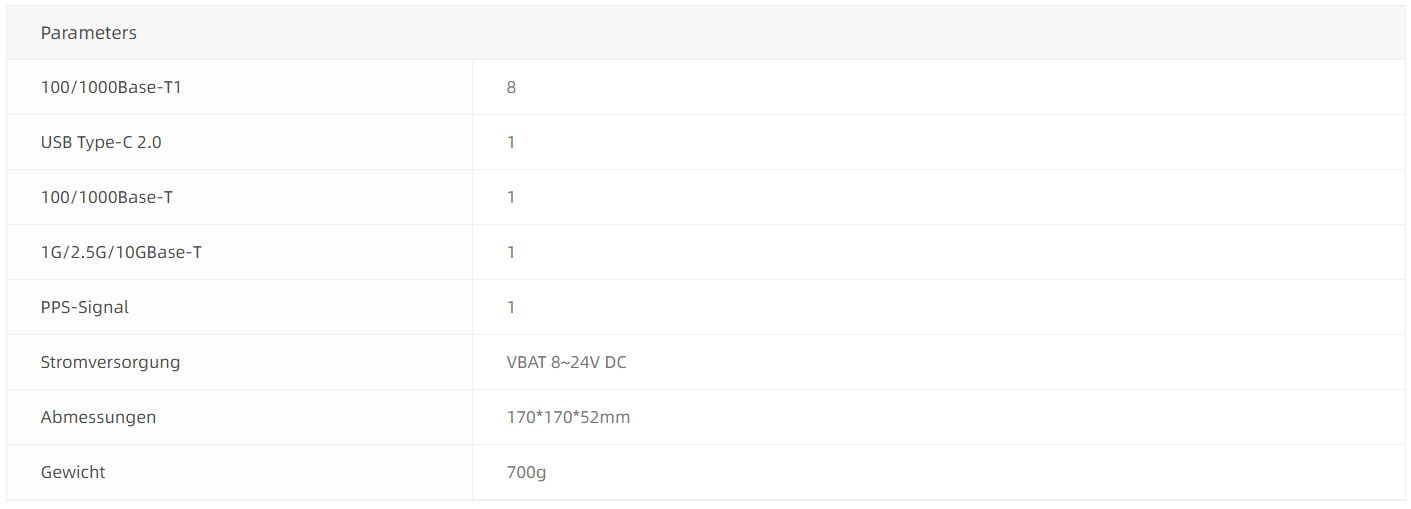

Spezifikationen
